手動插板閥

       手動插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。手動插板閥是主要控制設備，廣泛使用在冶金、礦山、建材、糧食。手 動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。火力發電廠鍋爐飛灰經除塵器收集后，一般采用氣力輸送方式輸送至灰?guī)臁Ｏ到y(tǒng)中的切換用插板閥經常出現漏氣、漏灰、卡堵等現象。根據以上問題，我廠技術人員研制開發出的新一代THF手動插板閥，具有技術先進、維護成本低、運行*可靠等優點，是插板閥的更新?lián)Q代產品。

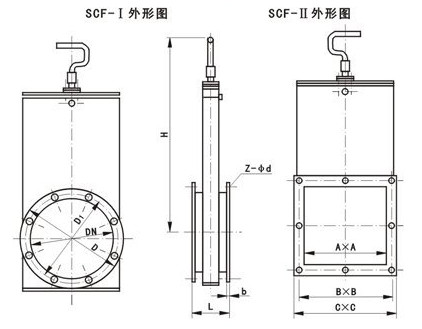

      手動插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。

1、啟閉速度快。

2、操作簡便：啟閉裝置實現了無塵潤滑傳動，免除了粉塵、銹蝕對傳動的影響，確保閘閥操作省時、省力。

3、封閉嚴密：螺桿和缸筒的交接處采用雙層防塵圈，因而密封嚴，不飛塵，壽命長。

4、耐高溫：密封件選用高耐熱材料，在水泥或粉煤灰溫度高達125℃時仍能確保正常工作。

        手動插板閥的工作原理基于閘板與閥座之間的緊密接觸密封。在閥門關閉狀態下，閘板上的圓口與閥座完全貼合，形成一道可靠的密封屏障，有效阻止流體通過。當需要開啟閥門時，操作人員通過旋轉手輪，驅動絲桿帶動閘板向上移動，直至閘板上的圓口與流體通道完全重合，此時流體即可順暢通過。反之，當需要關閉閥門時，則通過反向旋轉手輪，使閘板下降直至與閥座緊密貼合，達到截斷流體的目的。
